Presa di gas, rinculo, massa battente: come ciclano le armi automatiche.
01
Presa di gas, pistone lungo
A gas
Fase 1/4
Sparo: il proiettile passa oltre il gas port e i gas riempiono il cilindro.

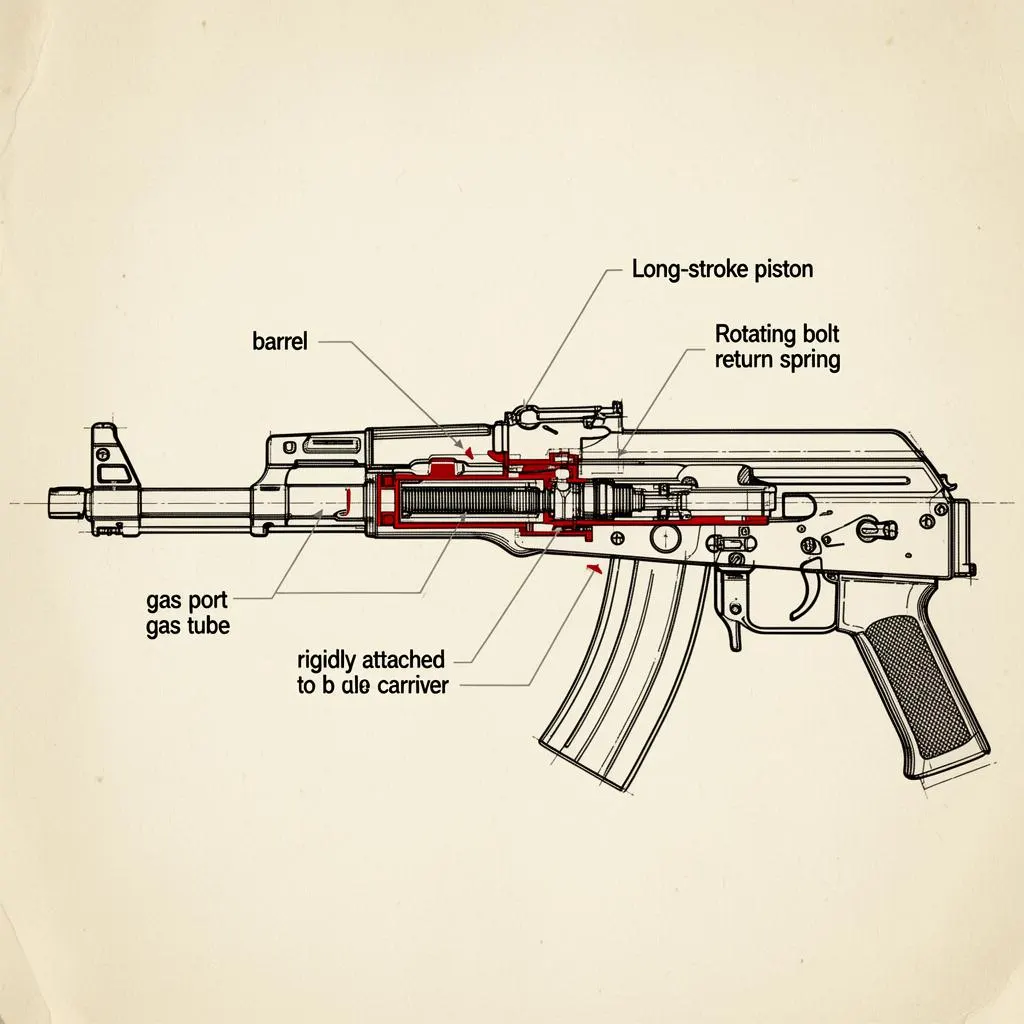

Pistone solidale al portaotturatore, spinto dai gas per tutta la corsa.
Come funziona
Una piccola parte dei gas di combustione viene spillata da un foro sulla canna (gas port) e convogliata in un cilindro sopra di essa. Qui spinge un pistone metallico saldato o avvitato al portaotturatore: i due elementi viaggiano insieme per l'intera corsa di apertura, garantendo un movimento molto energico e poco sensibile a fango, sabbia o lubrificazione scarsa. È il sistema dell'AK-47 e di tutta la famiglia SCAR.
Vantaggi
+Affidabilità estrema in condizioni sporche.
+Tolleranza a lubrificazione minima.
+Costruzione semplice ed economica.
Svantaggi
−Massa in movimento elevata: rinculo percepito maggiore.
−Precisione tipicamente inferiore ai DI ben fatti.
Storia
Concettualizzato nei primi del Novecento, viene reso celebre dal sistema Kalashnikov del 1947. Adottato in centinaia di milioni di esemplari, è considerato lo standard de facto per i fucili d'assalto militari del blocco sovietico e di gran parte del mondo non-NATO.
Variante derivata direttamente dall'architettura AK, con pistone lungo solidale al portaotturatore.
Come funziona
Stesso principio del pistone lungo classico, ma con dimensionamenti e geometrie ereditate dal sistema Kalashnikov. Spesso si trova su armi che riutilizzano in parte il gruppo di sparo AK (Galil, Valmet, alcune varianti israeliane e finlandesi).
Vantaggi
+Affidabilità AK con calibri NATO.
+Compatibilità parziale con ricambistica Kalashnikov.
Svantaggi
−Pesa leggermente più di un AR equivalente.
Storia
Adottato da paesi che volevano un fucile in 5.56 NATO senza rinunciare alla robustezza Kalashnikov: il Galil israeliano (1972) ne è l'esempio più noto, seguito dal Valmet RK 62 finlandese.

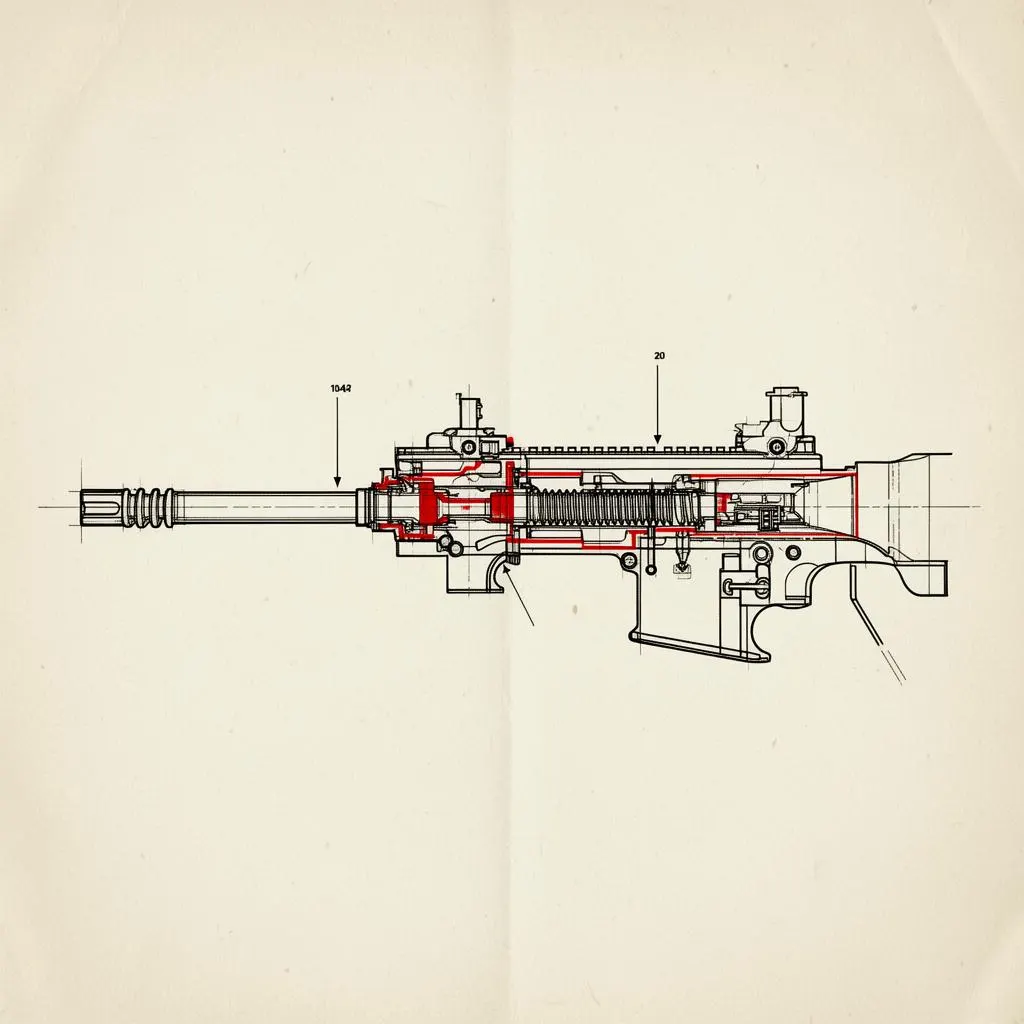

Sparo, gas spillato in un piccolo cilindro sopra la canna.
Il pistone riceve un impulso breve e si ferma; il portaotturatore prosegue per inerzia.
Come funziona
Il gas spinge un pistone separato dal portaotturatore per pochi millimetri. Il pistone, fermato da un riscontro, trasmette l'impulso al carrello che completa la corsa per inerzia. Risultato: ricevitore più pulito (i gas non vi entrano), impulso più assiale, manutenzione più rilassata. Tipico di HK416, FN SCAR, Steyr AUG.
Vantaggi
+Ricevitore freddo e pulito.
+Buon compromesso peso/affidabilità.
Svantaggi
−Più componenti rispetto al DI.
−Costo di produzione superiore.
Storia
Concettualizzato da John Garand e poi raffinato da Eugene Stoner con l'AR-18 (1963), diventa la soluzione preferita dai progettisti contemporanei che cercano la pulizia del DI senza i suoi compromessi termici. HK lo riporta in auge con l'HK416 nel 2004.
Sparo: i gas oltre il proiettile entrano nel gas port.

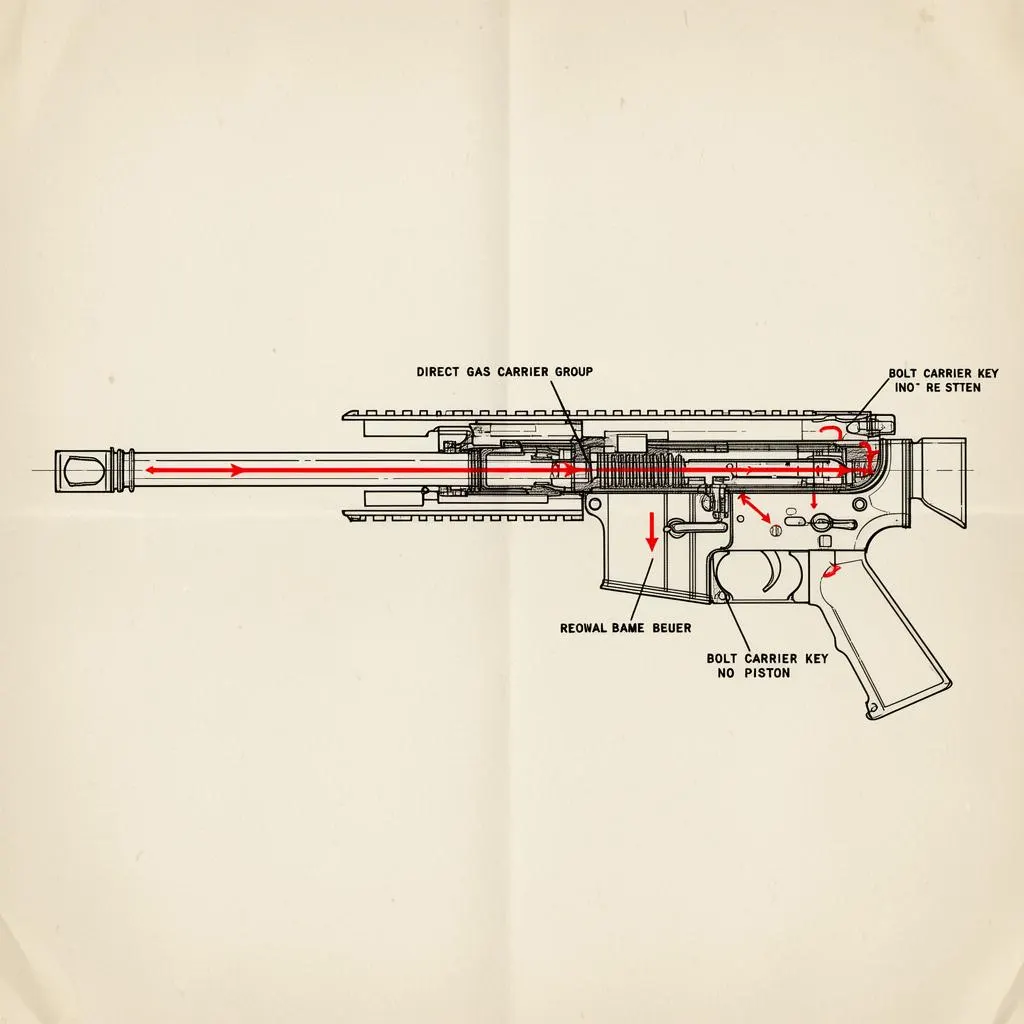

I gas tornano direttamente nel ricevitore e agiscono sul portaotturatore senza pistone intermedio.
Come funziona
I gas spillati dalla canna percorrono un tubo metallico (gas tube) e vengono iniettati in una camera ricavata nella chiave del portaotturatore (bolt carrier key), che funge da pistone interno. Il portaotturatore viene così spinto indietro direttamente. Minor numero di parti in movimento, asse di rinculo più basso, ma il calore e i residui di combustione finiscono nel ricevitore.
Vantaggi
+Pochissime masse in movimento: precisione elevata.
+Asse del rinculo basso e in linea col calcio.
+Costruzione leggera.
Svantaggi
−Calore e residui all'interno del ricevitore.
−Manutenzione più frequente.
Storia
Studiato dallo svedese Erik Eklund (Ljungman AG-42, 1942) e dal francese Rossignol, viene reso universalmente noto da Eugene Stoner con l'AR-15/M16 nel 1959. È oggi il sistema più diffuso tra le forze NATO grazie alla famiglia M4/M16.
Chiusura: i rulli si appoggiano nelle sedi del ricevitore.

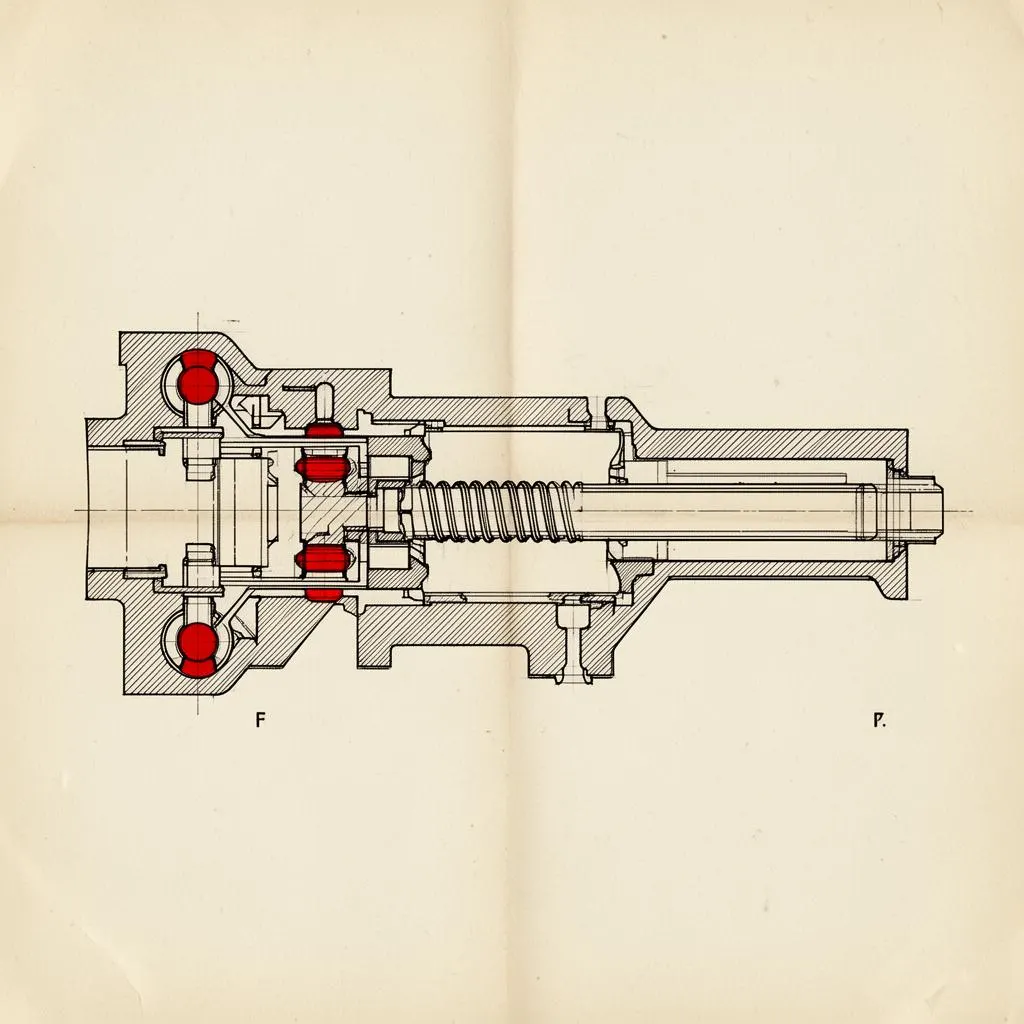

Otturatore non bloccato meccanicamente ma rallentato da rulli inclinati.
Come funziona
L'otturatore è in due pezzi: una testa con due rulli laterali e un corpo posteriore con cuneo inclinato. Alla chiusura i rulli si incastrano in due sedi del ricevitore; al momento dello sparo la testa tenta di arretrare e spinge i rulli verso l'interno, ma per farlo deve far arretrare il corpo posteriore molto più velocemente di sé, creando un forte ritardo meccanico. Niente prelievo gas, niente pistoni.
Vantaggi
+Canna fissa: precisione molto alta.
+Nessun foro nella canna, nessuna sporcizia da gas.
Svantaggi
−Bossoli scanalati o lubrificati richiesti per evitare adesione.
−Manutenzione e produzione costose.
Storia
Sviluppato in Germania durante la WWII (StG 45(M)), perfezionato in Spagna dal CETME e poi rifinito da Heckler & Koch: dà vita al G3 (1959), all'MP5 (1966) e alla famiglia HK21. È sinonimo di precisione meccanica tedesca.
06
Massa battente ritardata (leva)
Massa battente
Fase 1/4
Chiusura: la leva è in posizione verticale.

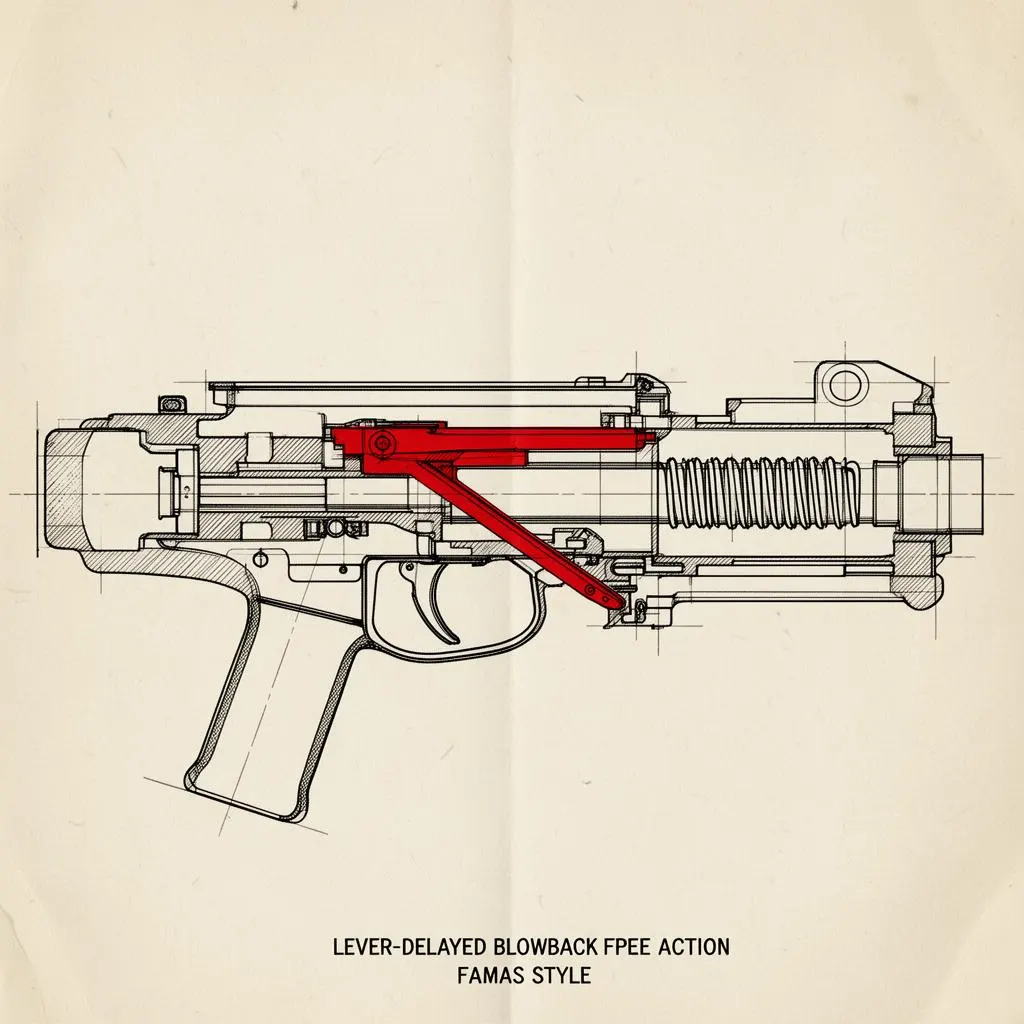

Variante a leva del ritardato meccanico: usata sul FAMAS.
Come funziona
Una leva incernierata tra testa dell'otturatore e corpo posteriore moltiplica la forza necessaria a far arretrare la testa: la testa può muoversi indietro solo se il corpo si sposta tre o quattro volte più rapidamente. Questo crea il ritardo che permette alla pressione in camera di scendere prima dell'apertura. Stesso obiettivo dei rulli, soluzione meccanica diversa.
Vantaggi
+Canna fissa, alta cadenza.
+Meccanica compatta, adatta al bullpup.
Svantaggi
−Richiede bossoli scanalati per evitare incollamenti.
−Soluzione di nicchia, poco diffusa.
Storia
Sistema brevettato dal francese Pál Király negli anni '30 e adattato dal team di Saint-Étienne per il FAMAS (1978), per anni fucile standard dell'esercito francese.
07
Massa battente
Massa battente
Fase 1/4

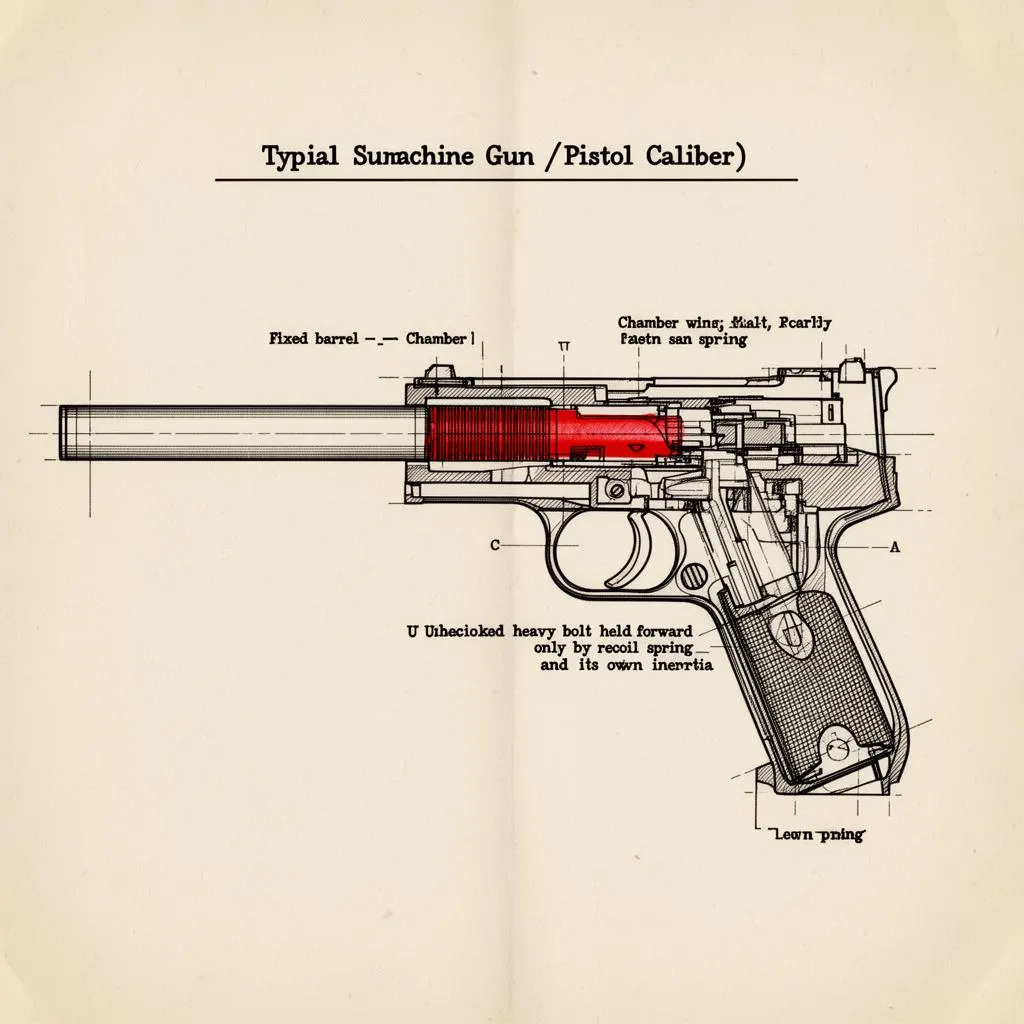

Otturatore chiuso, canna fissa, cartuccia in camera.
Otturatore non bloccato, trattenuto solo dalla propria inerzia e dalla molla.
Come funziona
Il sistema più semplice: la canna è fissa e l'otturatore è una massa pesante mantenuta in posizione chiusa solo dalla propria inerzia e dalla molla di recupero. Quando il proiettile parte, la pressione spinge anche il bossolo all'indietro contro l'otturatore, che inizia a muoversi. Funziona solo con cartucce a bassa pressione, tipicamente da pistola.
Vantaggi
+Meccanica elementare e affidabile.
+Pochissime parti, costi bassi.
Svantaggi
−Limitato a calibri a bassa pressione.
−Otturatore pesante: arma poco compatta a parità di calibro intenso.
Storia
Standard delle pistole semiautomatiche di inizio Novecento (Browning 1900, FN 1910) e di quasi tutti i mitra: MP40, PPSh-41, Uzi, M3 Grease Gun. Resta in uso oggi sulle PCC in 9mm.
Chiusura: i tenoni della canna agganciano il carrello.

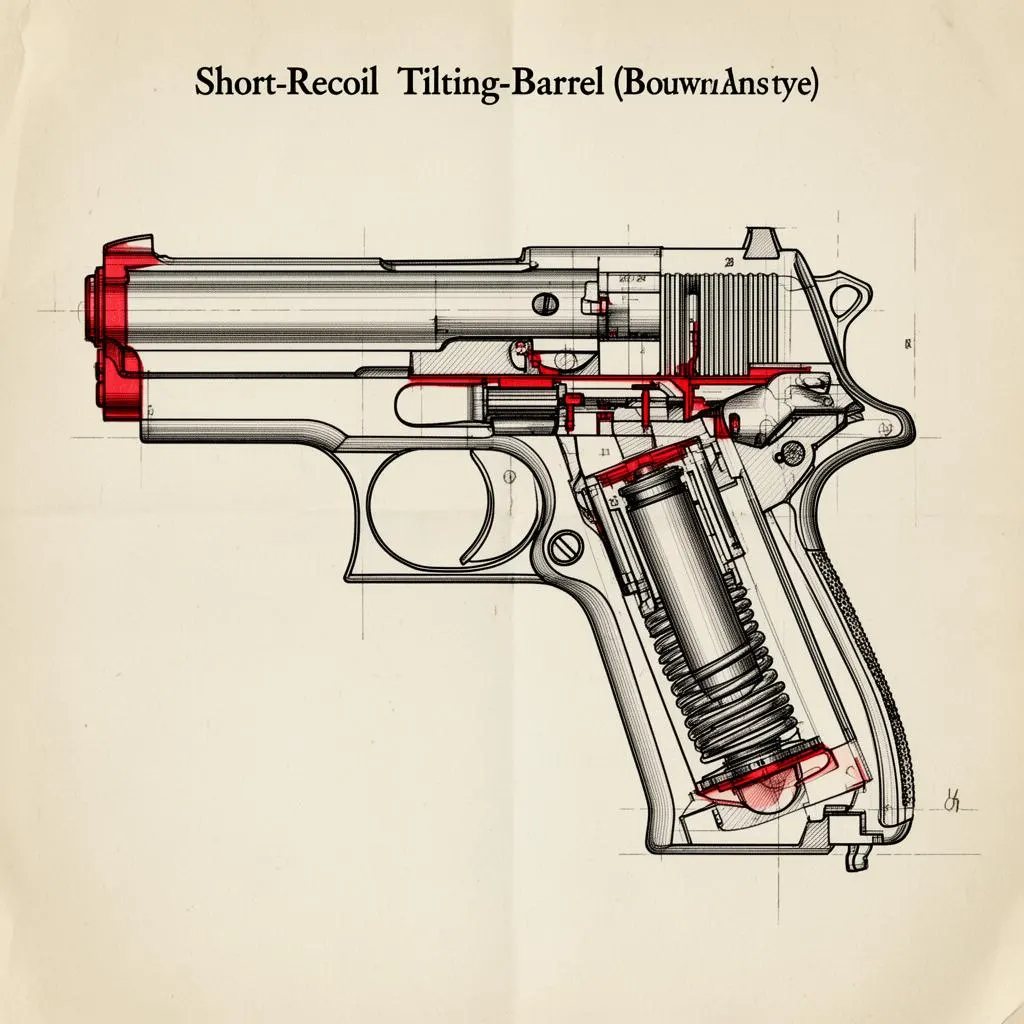

Canna e otturatore arretrano insieme brevemente, poi la canna si arresta e l'otturatore prosegue.
Come funziona
Allo sparo canna e carrello, agganciati tramite tenoni, arretrano insieme per pochi millimetri (il tempo che il proiettile lasci la canna e la pressione cali). Una camma fissa fa quindi basculare la canna verso il basso, sganciandola dal carrello; quest'ultimo prosegue indietro estraendo il bossolo. È lo schema Browning, alla base di praticamente ogni pistola moderna in 9mm e calibri superiori.
Vantaggi
+Adatto a calibri potenti (9mm, .45, .50 AE).
+Compatto e leggero.
Svantaggi
−Canna in movimento: leggera perdita di precisione rispetto a una canna fissa.
Storia
Brevettato da John Moses Browning nel 1897 e portato a perfezione con la Colt M1911. Tutte le pistole militari NATO moderne (Beretta 92, Glock 17, SIG P320) ne sono varianti dirette.
Sparo: canna e otturatore agganciati arretrano insieme.

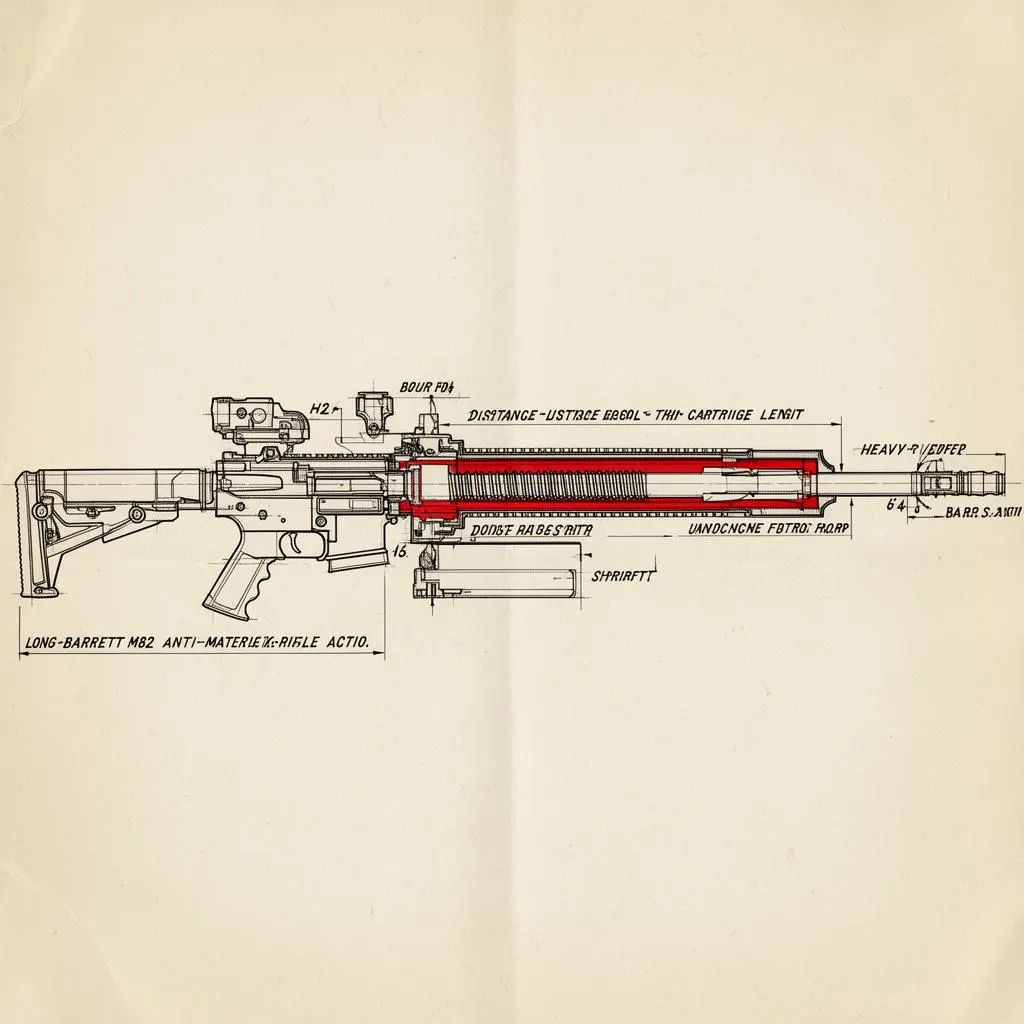

Tutta la canna arretra di un tratto pari almeno alla lunghezza del bossolo.
Come funziona
Canna e otturatore restano agganciati e arretrano insieme per un tratto pari o superiore alla lunghezza della cartuccia, comprimendo molle separate. Solo allora si sganciano: la canna torna avanti, lasciando il bossolo trattenuto dall'estrattore; il bossolo viene espulso e l'otturatore torna in avanti camerando la cartuccia successiva. Soluzione pensata per calibri estremi dove il corto rinculo non basterebbe ad assorbire l'impulso.
Vantaggi
+Assorbe rinculi enormi (.50 BMG, .416 Barrett).
+Rinculo percepito molto distribuito nel tempo.
Svantaggi
−Massa in movimento elevata.
−Cadenza di tiro intrinsecamente bassa.
Storia
Usato storicamente dal Remington Modello 8 (1906) e dal Browning Auto-5 (1898), trova la sua applicazione iconica moderna nel Barrett M82 (1982), primo fucile anti-materiale in .50 BMG portatile a spalla.

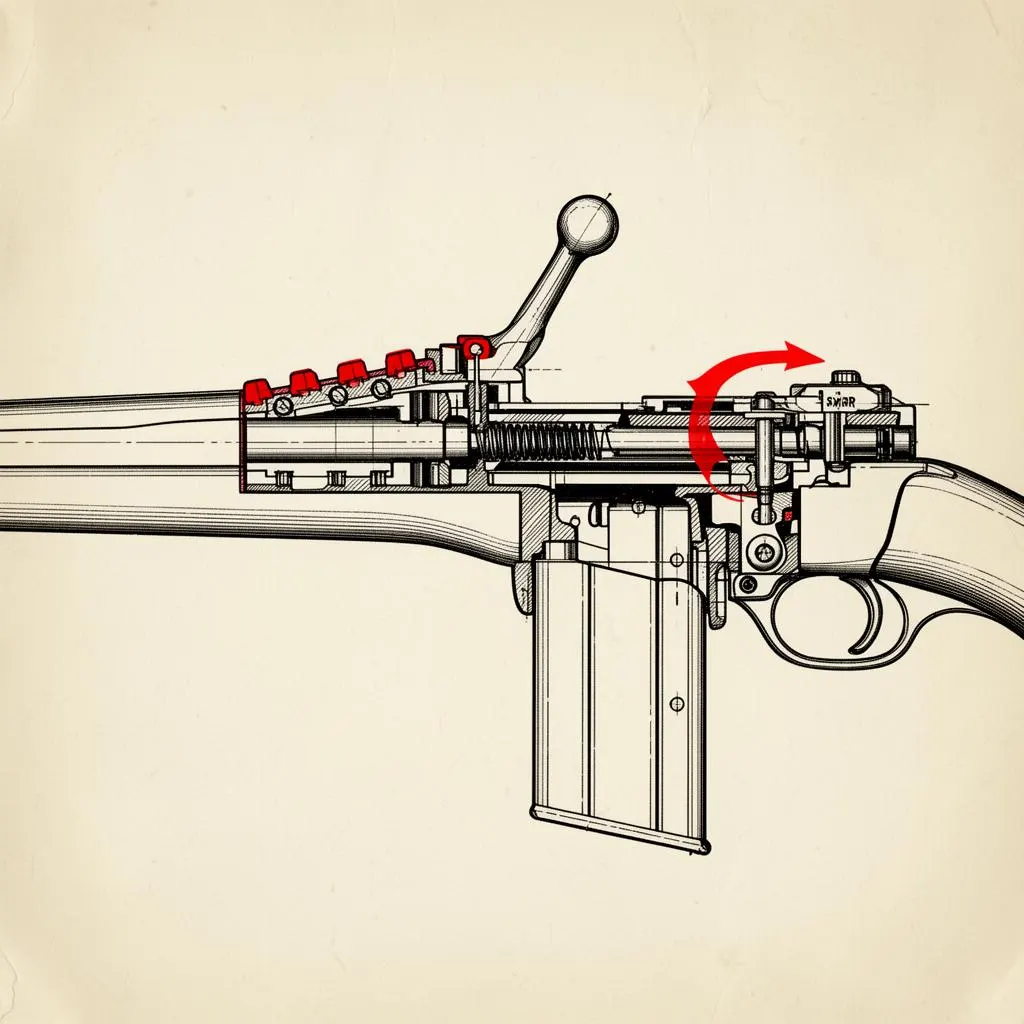

Sollevamento della manopola: i tenoni si disimpegnano.
Ciclo manuale tramite manovra dell'otturatore. Massima precisione, cadenza minima.
Come funziona
Nessuna automazione: il tiratore solleva, tira indietro, spinge avanti e abbassa la manopola dell'otturatore. La rotazione finale impegna due o più tenoni in altrettante sedi nel ricevitore, chiudendo meccanicamente la culatta in modo estremamente solido. Risultato: chiusura rigida, niente parti in movimento al momento dello sparo, ripetibilità balistica massima.
Vantaggi
+Precisione meccanica difficilmente eguagliabile.
+Affidabilità a temperature e condizioni estreme.
+Semplicità totale, costi di manutenzione bassi.
Svantaggi
−Cadenza di fuoco molto bassa.
−Manovra richiede pratica e abbandono momentaneo dell'allineamento.
Storia
Sviluppato in Prussia da Dreyse a metà Ottocento, perfezionato da Paul Mauser con il sistema 1898 — tuttora la base di praticamente ogni fucile di precisione moderno (Remington 700, Accuracy International, Barrett MRAD).

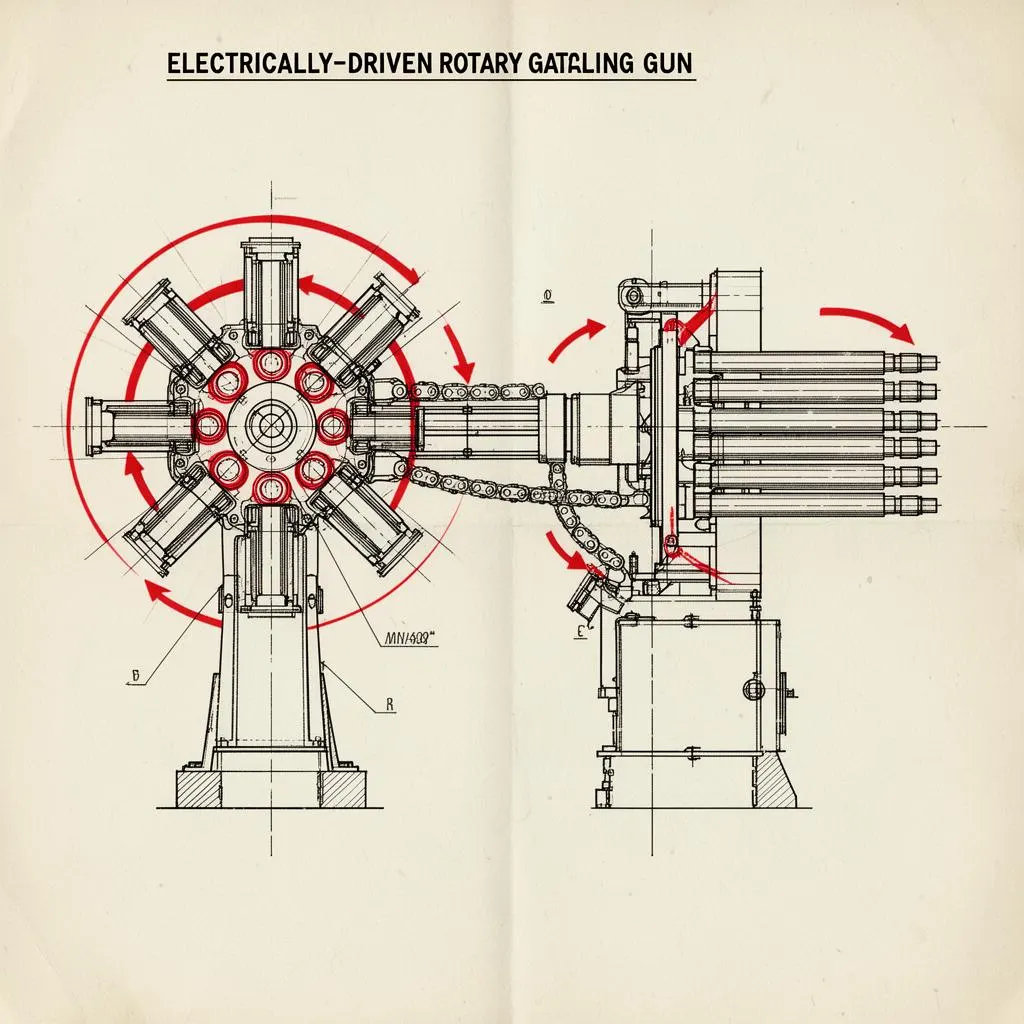

Il motore elettrico mette in rotazione il blocco canne.
Più canne rotanti azionate da un motore elettrico esterno: cadenze fino a 6000 cpm.
Come funziona
Un gruppo di canne (tipicamente sei) è montato attorno a un asse centrale e fatto ruotare da un motore elettrico esterno. Ogni canna ha il proprio otturatore che esegue, durante la rotazione, le fasi di camerazione, sparo, estrazione ed espulsione in posizioni angolari diverse. L'energia di sparo non aziona il meccanismo: a farlo è il motore. Permette cadenze impossibili per un'arma a canna singola, distribuendo l'usura termica su più canne.
Vantaggi
+Cadenze estreme (2000–6000 cpm).
+Usura termica distribuita: vita delle canne molto lunga.
Svantaggi
−Richiede alimentazione elettrica e munizioni in linkless feeder.
−Pesante e ingombrante: tipicamente montato su veicoli o aeromobili.
Storia
Concetto inventato da Richard Gatling nel 1862, riportato in auge negli anni '60 da General Electric con il Vulcan M61 (cannone aeronautico) e il M134 Minigun in 7.62 NATO, oggi impiegato su elicotteri e mezzi terrestri.
Variante a leva del ritardato meccanico: usata sul FAMAS.
Come funziona
Una leva incernierata tra testa dell'otturatore e corpo posteriore moltiplica la forza necessaria a far arretrare la testa: la testa può muoversi indietro solo se il corpo si sposta tre o quattro volte più rapidamente. Questo crea il ritardo che permette alla pressione in camera di scendere prima dell'apertura. Stesso obiettivo dei rulli, soluzione meccanica diversa.
Vantaggi
+Canna fissa, alta cadenza.
+Meccanica compatta, adatta al bullpup.
Svantaggi
−Richiede bossoli scanalati per evitare incollamenti.
−Soluzione di nicchia, poco diffusa.
Storia
Sistema brevettato dal francese Pál Király negli anni '30 e adattato dal team di Saint-Étienne per il FAMAS (1978), per anni fucile standard dell'esercito francese.
